Dlaczego sama masa maszyny nie wystarcza przy doborze rolek do relokacji

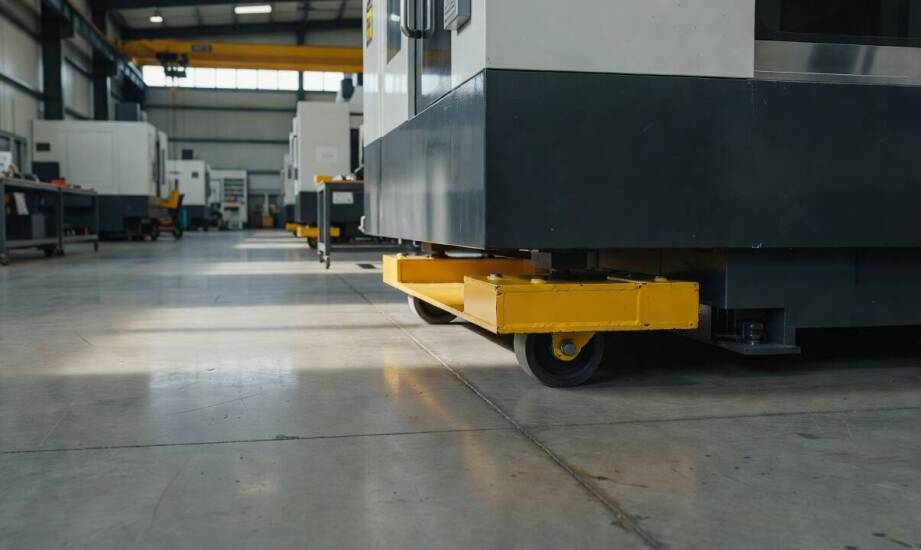

Podczas relokacji tokarki CNC o masie 8 ton początkowo zakładano użycie standardowych zestawów jezdnych, opierając się wyłącznie na danych z tabliczki znamionowej. W praktyce urządzenie z asymetrycznym układem komponentów i środkiem ciężkości przesuniętym w stronę wrzeciona wymagało całkowicie innej konfiguracji podparcia. Dla porównania znacznie cięższa, ale w pełni symetryczna prasa o wadze 12 ton poruszała się stabilnie i przewidywalnie na podstawowych wózkach. Taka różnica w zachowaniu sprzętu podczas transportu wewnętrznego udowadnia, że sama znajomość całkowitej wagi ładunku rzadko wystarcza do zaplanowania bezpiecznego przejazdu. Masa maszyny stanowi jedynie punkt wyjścia do zaawansowanych obliczeń inżynierskich, które muszą uwzględniać dynamikę ruchu i charakterystykę hali produkcyjnej.

Jak środek ciężkości i opory ruchu zmieniają obciążenie?

Rozkład masy na poszczególne punkty podparcia zależy ściśle od przestrzennej geometrii przenoszonego urządzenia. Przesunięty środek ciężkości sprawia, że jedna strona maszyny potrafi przenosić nawet 70 procent całkowitego ciężaru. Przeciwległe punkty stykowe pracują wtedy przy minimalnym nacisku, co w skrajnych przypadkach stwarza ryzyko nagłej utraty stabilności podczas pokonywania zakrętów. Wysokość bazy urządzenia dodatkowo wpływa na generowany moment zginający. Wyżej położony punkt równowagi powoduje ogromne wahania obciążeń nawet przy minimalnym przechyłe wózka na nierównościach. Obliczenia niezbędnej nośności pojedynczego modułu muszą zatem uwzględniać maksymalny możliwy nacisk na najciężej pracujący element układu, a nie prostą średnią arytmetyczną całej masy podzieloną przez liczbę kół.

Ciasne manewry w halach przemysłowych oraz nierównomierne dociążenie drastycznie zwiększają siły tarcia. Elementy układu jezdnego poruszające się na zewnętrznych torach krzywizny pokonują dłuższą drogę, co potęguje opór i podnosi ryzyko bocznego poślizgu całego zestawu. Nierówny nacisk rzędu kilkunastu ton powoduje miejscowe odkształcenia miękkich powłok ochronnych na kołach. Z kolei na bardzo twardych posadzkach takie naprężenia wywołują niebezpieczne szarpanie całą konstrukcją. Manewrowanie w tak wymagających warunkach wymusza najczęściej zastosowanie dodatkowych punktów podparcia. Zwykłe wózki o ujednoliconej nośności szybko się blokują, co prowadzi do przestojów operacyjnych i uszkodzeń niezwykle kosztownego sprzętu.

Wpływ stanu posadzki na dobór zestawów transportowych

Rodzaj posadzki przemysłowej oraz geometryczny układ szczelin dylatacyjnych bezpośrednio determinują dobór materiału i średnicy kół nośnych. Gładkie nawierzchnie pokryte żywicą epoksydową najlepiej znoszą kontakt z elementami poliuretanowymi. Taka elastyczna powłoka skutecznie redukuje hałas i chroni wrażliwe podłoże przed głębokim zarysowaniem. Szerokie dylatacje oraz stalowe progi w bramach stanowią z kolei trudną barierę dla małych kółek. Bezpieczny przejazd przez takie poprzeczne przeszkody wymaga bezwzględnego zastosowania średnic przekraczających 125 milimetrów. Twarde tworzywa konstrukcyjne, takie jak polietylen czy poliacetal, świetnie sprawdzają się przy ekstremalnych obciążeniach dynamicznych i w środowisku silnie zaolejonym. Bardzo niskie tarcie na wyjątkowo śliskich powierzchniach gwarantują natomiast specjalistyczne nakładki teflonowe.

Fizyczna relokacja w zakładzie produkcyjnym zawsze zaczyna się od wyznaczenia optymalnej trasy omijającej największe ubytki w posadzce. Technicy rygorystycznie zabezpieczają maszynę pasami naciągowymi i ustalają ostateczną liczbę punktów nośnych na podstawie wyliczeń statycznych dla najtrudniejszego odcinka drogi. Skomplikowane trasy z zakrętami o promieniu poniżej dwóch metrów wymagają wdrożenia indywidualnej konfiguracji sprzętowej. Właściwie dopasowane rolki transportowe do maszyn gwarantują wtedy płynny przejazd bez ryzyka nagłego zablokowania układu jezdnego. Producent zaawansowanych systemów transportu wewnętrznego, firma Plastem, precyzyjnie projektuje i wykonuje takie podzespoły z wykorzystaniem nowoczesnej obróbki CNC. Indywidualne podejście do geometrii kół, grubości bieżni oraz materiału konstrukcyjnego skutecznie zapobiega awariom podczas kluczowych operacji przenoszenia linii technologicznych.

Kontrolowany transport najcięższych urządzeń przemysłowych wymaga przeprowadzenia zaawansowanej analizy warunków fizycznych panujących na hali. Asymetryczny środek ciężkości, zróżnicowany stan posadzki roboczej oraz skomplikowany profil zaplanowanej trasy przejazdu tworzą zbiór zmiennych, które całkowicie dyskwalifikują dobór sprzętu na podstawie samej masy nominalnej. Bezpieczna i sprawna relokacja opiera się wyłącznie na precyzyjnym dopasowaniu wózków jezdnych do najbardziej obciążonego punktu w całym systemie. Rygorystyczne inżynierskie podejście do rozkładu sił statycznych i dynamicznych pozwala ostatecznie uniknąć bardzo kosztownych uszkodzeń maszyn produkcyjnych oraz wielotygodniowych przestojów.
